SAPRO KT3100

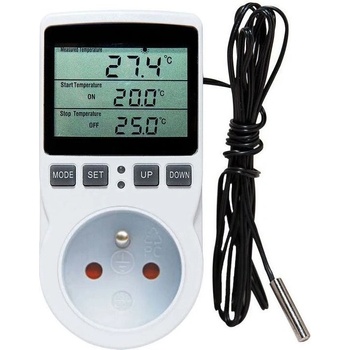

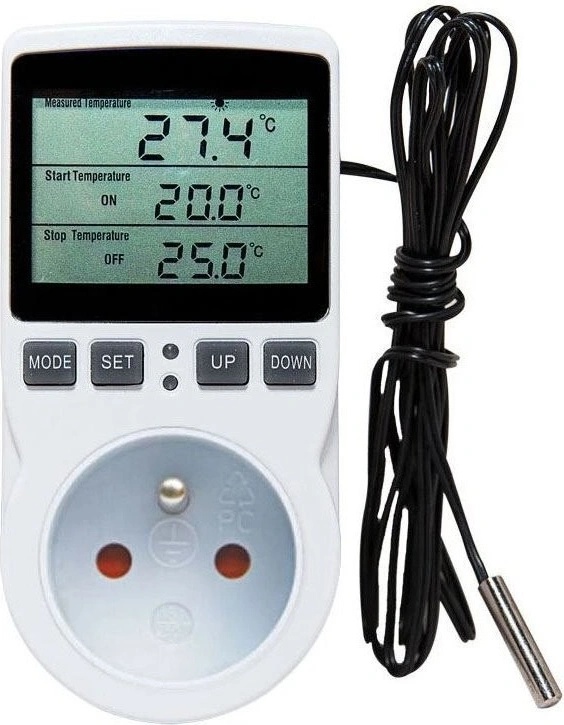

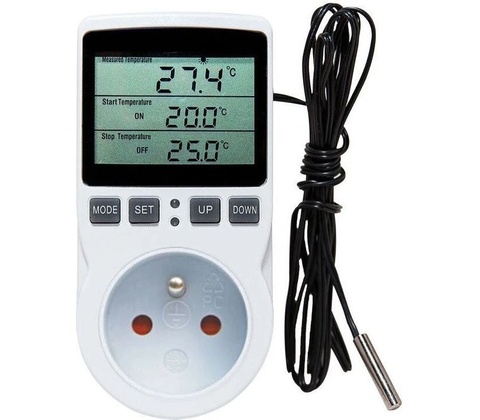

Zásuvkový termostat s časovým spínačom KT3100

Súbežná funkcia časovača a termostatu je nefunkčná!

Zariadenie je kombináciou zásuvkového termostatu a časového spínača, pričom funkcia termostatu zostáva zachovaná aj pri použití časového spínača. Časovač je možné nastaviť pre cyklickú prevádzku alebo jednorazové zapnutie či vypnutie, popr. jednorazové zapnutie alebo vypnutie s oneskorením. Prevádzka je možná aj bez využitia časovača.

Špecifikácia:

Napájanie100–250VAC 50Hz

Zaťaženie 16A (3680W)

Odber v pokoji 0,01mA

Odber pri zopnutom relé 0,02mA

Teplotný rozsah termostatu: –40°C~120°C

Presnosť ±1°C

• Rozlíšenie: 0,1°C
• Časové rozlíšenie: 1minúta
• Maximálny nastaviteľný časový úsek: 99hod 59min
• Maximálna odchýlka: 10minút/100hod

Možnosť inverznej prevádzky – režim kúrenia alebo chladenia

Externý teplotný snímač s káblom 1,8m

Pokiaľ podmienka teploty nie je splnená a dobehol časovač, kontakt sa rozopne.

Pokiaľ podmienka teploty je splnená a časovač ešte nedobehol, kontakt sa taktiež rozopne.

Režimy nastavenia:

Režimy nastavenia je možné postupne aktivovať tlačidlom MODE 1. Režim termostatu bez časového programovania:

Tlačidlami SET a následne DOWN a UP je možné nastaviť teplotu pre zapnutie a vypnutie, pričom pod –10°C a nad 100°C je možné nastaviť s rozlíšením 1°C 2: F01 Režim cyklického zapínania a vypínania:

Je možné nastaviť dobu zopnutia a vypnutia termostatu. Nastavujú sa časové úseky, nie reálne časy. Zapínanie a vypínanie sa cyklicky opakuje. 3: F02 Režim oneskoreného zapnutia:

Je možné nastaviť oneskorenie zapnutia v intervale 1min-99hod 59min 4: F03 Režim oneskoreného vypnutia:

Je možné nastaviť oneskorenie vypnutia v intervale 1min-99hod 59min 5: F04 Režim jednorazového zapnutia a vypnutia

Je možné nastaviť časy, po ktorých má dôjsť k zopnutiu a vypnutiu termostatu. Po uplynutí cyklu zostane termostat v predvolenom nastavení

Návod na použitie: 1) Zasuňte termostat do zásuvky. Termostat je teraz v režime bez časového programovania a na displeji je zobrazený údaj o reálnej teplote a nastavených teplotách zapnutia a vypnutia (prednastavené ON 20°C a OFF 25°C). Krátkym stlačením tlačidla SET je možné vstúpiť do módu úpravy teploty ON a OFF. Tieto je možné meniť tlačidlami UP a DOWN. Pokiaľ je nastavená teplota ON nižšia ako OFF, bliká nad údajom reálnej teploty symbol slniečka a termostat je v režime vykurovania. V opačnom prípade je termostat v režime chladenia a na displeji bliká vločka. Po ukončení nastavenia potvrďte krátkym stlačením tlačidla MODE. Dlhým stlačením tlačidla SET (5s) je možné zmeniť °C na °F. 2) Krátkym stlačením tlačidla MODE je možné aktivovať časový spínač s režimami F01, F02, F03 a F04 (popísané vyššie). Tlačidlami SET, UP a DOWN je možné nastaviť časy zapnutia a vypnutia. 3) Dlhým stlačením tlačidla MODE (2s) v príslušnom režime F01-F04 je možné aktivovať funkciu časovača. Potom bude na displeji blikať údaj ON alebo OFF podľa toho, v akom časovom úseku sa termostat práve nachádza. Zopnutý stav indikuje taktiež modrá LED dióda. 4) Funkcia termostatu je zachovaná aj v režime časovania.
