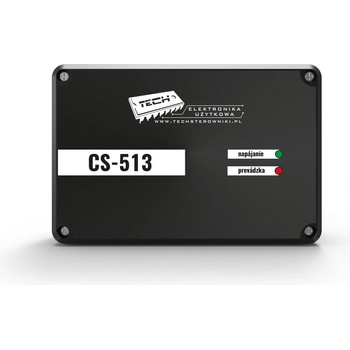

Integrácia piatich napäťových vstupov do jedného ovládaného výstupu 230V alebo beznapäťového výstupu.
Využitie: najmä pri riešení dvoch okruhov vykurovania z jednej EU-L-8e...
Integrácia piatich napäťových vstupov do jedného ovládaného výstupu 230V alebo beznapäťového výstupu.
Využitie: najmä pri riešení dvoch okruhov vykurovania z jednej EU-L-8e alebo EU-L-7e.
Variant 1
Výstupy pre pohony (jeden z každej zóny) prepojíme cez EU-513 a dostaneme jeden výstup 230V pre ovládanie druhého čerpadla.
Variant 2
Výstupy pre pohony (jeden z každej zóny) prepojíme cez EU-513 ale k EU-513 nepripojíme na 230V, potom to bude integrovaný beznapäťový výstup, ktorý použijeme pre pripojenie k hlavnej regulácii na miesto bytového termostatu napr. k EU-i-1, EU-i-2.
Schéma inštalácie:
