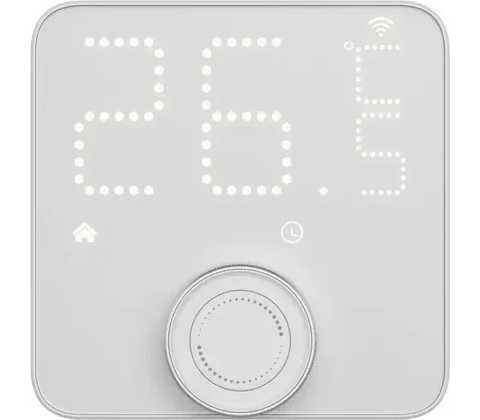

Sonoff Core Zigbee TP-WGZBA

SONOFF Thermostat Core (TP-WGZBA) je Zigbee 3.0 nástenný termostat určený pre domácnosti s vodným (hydronickým) podlahovým kúrením alebo kotlom. Inštaluje sa do štandardnej zapustenej inštalačnej krabice a má dva výstupy. Napájaný reléový výstup (max. 3 A) prepína pohony rozdeľovača podlahového kúrenia a beznapäťový kontakt ovláda kotol. Hladké fyzické otočné koliesko, displej, ktorý sa rozsvieti pri priblížení, a inteligentné funkcie na úsporu energie zjednodušujú a zlacňujú každodenné vykurovanie.

Dôležité: termostat nie je vhodný na priame pripojenie k elektrickému podlahovému kúreniu, pretože väčšina elektrických systémov vyžaduje viac ako 3 A.

Kľúčové vlastnosti

• Dva výstupy: aktívny 100–240 V reléový výstup pre hydronické pohony (max. 3 A, odporová záťaž) a COM/NO beznapäťový kontakt pre kotly s beznapäťovým vstupom termostatu.
• 3 vykurovacie plány: tri prepínateľné týždenné harmonogramy s až 12 časovými úsekmi denne, napríklad pre pracovné dni, víkendy alebo sviatky. Plány sú uložené priamo v zariadení a fungujú aj pri výpadku Zigbee pripojenia.
• Presná izbová teplota: použite v miestnosti teplotný senzor SONOFF ako vzdialený zdroj (SNZB-02, -02P, -02D, -02WD, -02LD, -02B, -02M) alebo nastavte teplotný offset.
• Detekcia otvoreného okna: rozpozná náhly pokles teploty alebo využíva dverový/okenný senzor SONOFF (SNZB-04, -04P, -04PR2) a prepne sa do režimu proti zamrznutiu, aby sa zabránilo zbytočným stratám tepla.
• Snímanie prítomnosti: vstavaný radar rozsvieti displej pri vašom priblížení a vypne ho, keď odídete, s nastaviteľnou citlivosťou (cca 0,3, 0,6 alebo 1 m) a jasom obrazovky.
• Bezpečnosť: detská poistka, režim proti zamrznutiu a ochrana proti prehriatiu s voliteľným externým podlahovým senzorom NTC (10 kΩ, B 3950 K, nie je súčasťou balenia).
• História: cieľová teplota, aktuálna teplota a aktivita kúrenia sa ukladajú až na 6 mesiacov.

Technické špecifikácie

ModelTP-WGZBA (Thermostat Core)

Bezdrôtové pripojenieZigbee 3.0 (IEEE 802.15.4)

Použiteľný systémvodné kúrenie: hydronické pohony podlahového kúrenia, kotly

Menovité parametremax. 3 A, 100–240 V~ 50/60 Hz

Výstup pre pohonaktívny reléový výstup, max. 3 A odporová záťaž

Výstup pre kotolpasívny beznapäťový kontakt (COM, NO)

Rozsah nastavenia teploty5–30 °C

Externý podlahový senzorNTC 10 kΩ, B 3950 K (voliteľný, nie je súčasťou balenia)

Detekčná vzdialenosť radarucca 0,3 / 0,6 / 1 m (nízka / stredná / vysoká)

Inštaláciazapustená montáž do steny, hĺbka v stene 31,5 mm, rozteč skrutiek 60 mm

Veľkosť vodiča0,2–3,5 mm² (24–12 AWG)

Prevádzkové podmienky0–50 °C, ≤ 90 % RH bez kondenzácie

KrytPC, biely

Rozmery86 × 86 × 45,5 mm

Hmotnosť155 g

CertifikáciaCE, RoHS

Inštalácia a kompatibilita

Termostat vyžaduje prívod fázového (L) a nulového (N) vodiča plus ovládacie vedenie pre vaše kúrenie. Starý dvojvodičový termostat nie je vždy možné nahradiť priamo. Pasuje do krabíc typu EU a 86, do talianskych krabíc 503 s adaptérom (SONOFF ponúka 3D-tlačiteľný súbor). Štandardne je relé v polohe normálne otvorené, čo vyhovuje pohonom s NC kontaktom a kotlom s NO vstupom. NO pohony a NC kotly je možné nastaviť v aplikácii eWeLink. Inštaláciu musí vykonať kvalifikovaný elektrikár.

Vyžaduje sa Zigbee brána. S bránou SONOFF termostat funguje v aplikácii eWeLink a cez ňu aj s Alexa a Google Home. Apple Home funguje cez SONOFF Matter bridge. Vzdialené teplotné senzory a dverové/okenné senzory musia byť pripojené k rovnakej bráne SONOFF. V Home Assistant použite Zigbee2MQTT 2.14.0 alebo novšiu verziu. Natívna podpora ZHA bola v čase písania ešte vo vývoji, takže niektoré funkcie v ZHA nemusia byť zatiaľ dostupné.
