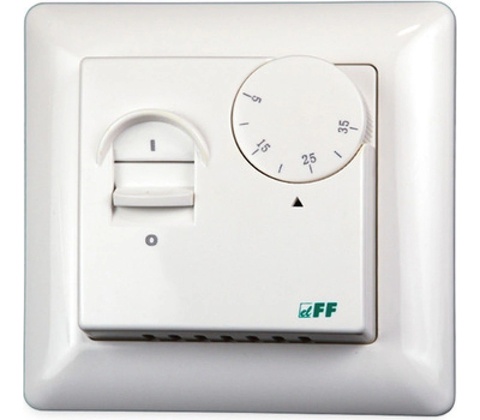

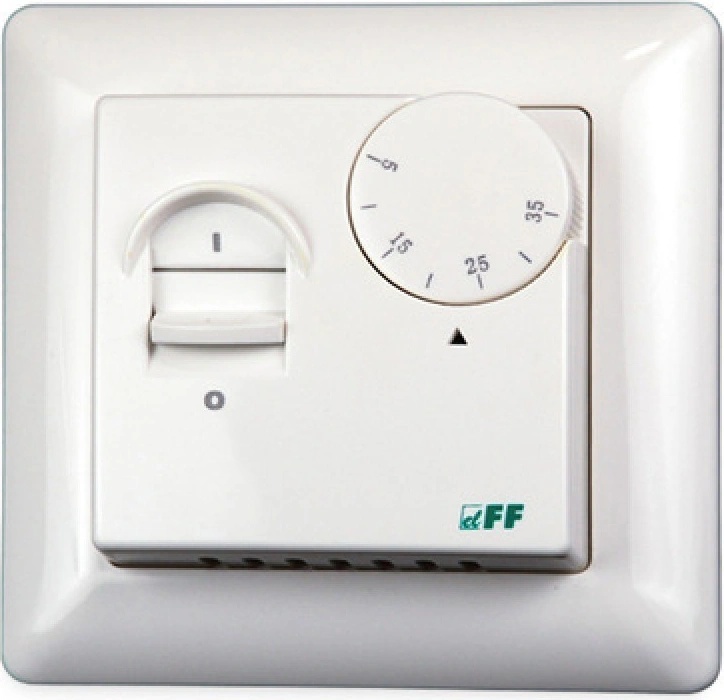

F&F RT-824

Použitie

Mechanický izbový termostat RT-824 je zariadenie navrhnuté na monitorovanie a reguláciu teploty vo vybranom prostredí. Jeho hlavnou úlohou je udržiavať nastavenú teplotu prostredníctvom riadenia vykurovacieho systému.

Vlastnosti

• Napájanie: 230 V AC.
• Neoddelený spínací (NO) relé kontakt s prúdovým zaťažením do 16 A.
• Rozsah regulácie teploty: 5 až 35 °C.
• Hysterézia: 3 °C.
• 3 prevádzkové režimy.
• Čidlo RT45 je súčasťou balenia.
• Jednoduchá montáž do prístrojovej krabice.

Prevádzkové režimyMeranie teploty vstavaným čidlom

Termostat meria teplotu čidlom umiestneným vo vnútri prístroja. V prípade poruchy tohto čidla sa termostat prepne do automatického bezpečnostného režimu, v ktorom sa snaží udržať požadovanú teplotu na základe predchádzajúcich spínaní uložených v pamäti.

Meranie teploty externým čidlom

Termostat meria teplotu externým (podlahovým) čidlom. V prípade poruchy tohto čidla sa termostat prepne do režimu merania teploty vstavaným čidlom. V prípade poruchy oboch čidiel súčasne sa termostat prepne do automatického bezpečnostného režimu.

Meranie teploty obidvoma čidlami

V režime, keď termostat meria teplotu obidvoma čidlami súčasne, je vstavané čidlo prioritné. Externé čidlo slúži na ochranu proti prehriatiu a bez ohľadu na nastavenú teplotu vypne vykurovacie zariadenie po dosiahnutí hodnoty 40 °C. V prípade poruchy jedného z čidiel sa termostat prepne do automatického bezpečnostného režimu.

Technická špecifikácia

• Kategória: mechanický izbový termostat
• Napájanie: 230 V AC
• Max. zaťaženie kontaktov: 16 A
• Kontakt: 1 x spínací (NO)
• Oddelenie kontaktu: nie
• Montáž: do prístrojovej krabice
• Príkon: 0,8 W
• Rozsah teploty: 5 až 35 °C
• Hysterézia: 3 °C
• Presnosť nastavenia teploty: 1 °C
• Presnosť merania teploty: +/- 1 °C
• Prevádzková teplota: -5 až 50 °C
• Pripojenie: skrutkové svorky 1,5 mm2
• Rozmer: 83,5 x 83,5 x 22 mm
• Krytie: IP 20
