Avansa TH2A

Popis a použitie

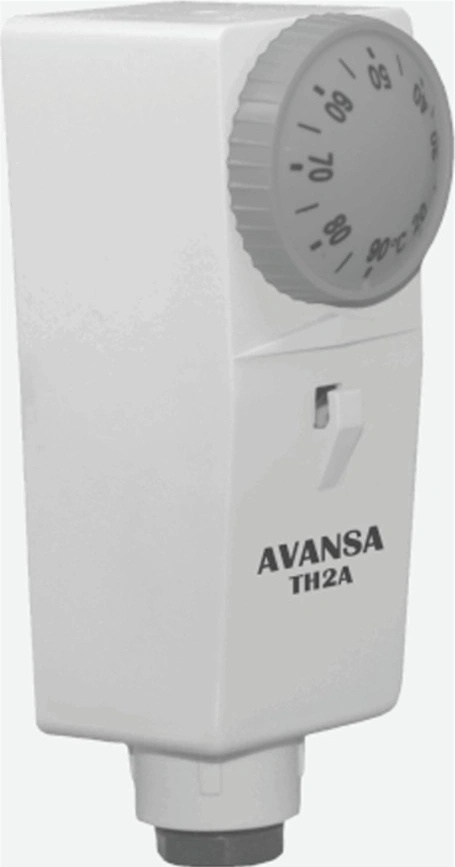

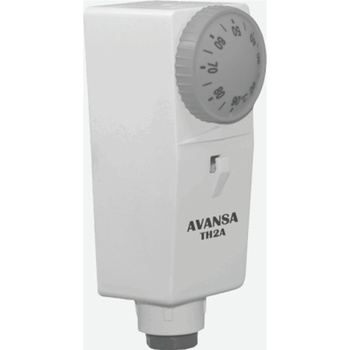

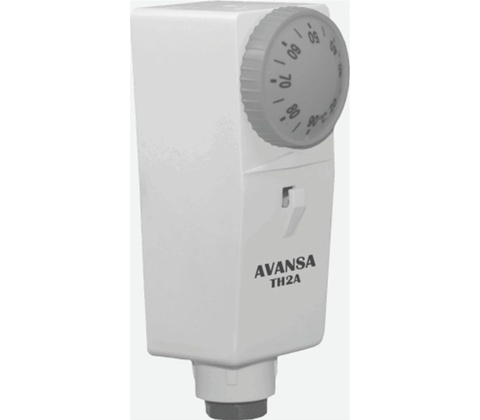

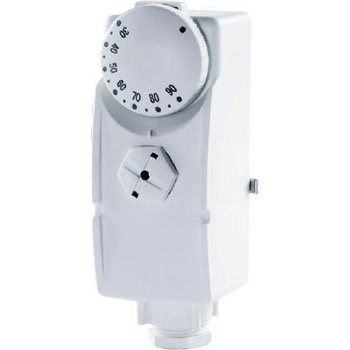

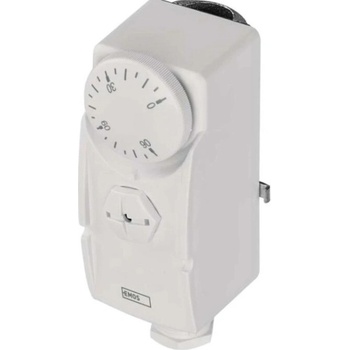

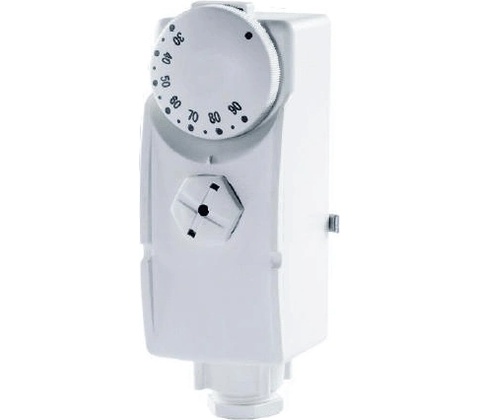

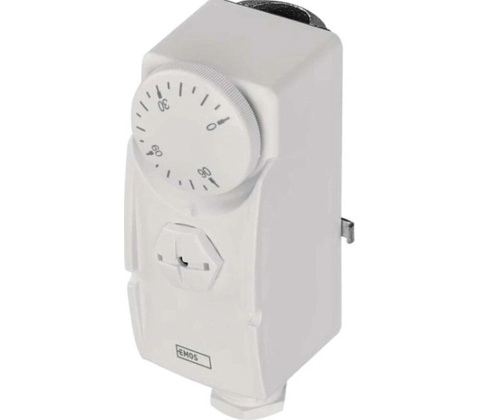

AVANSA TH 2A je príložný bimetalický termostat určený na priamu montáž na teplovodnú trubku. Reaguje na teplotu vykurovacieho média a podľa nej spína alebo rozpína elektrický kontakt – najčastejšie fázu obehového čerpadla. Tým umožňuje jednoduchú automatickú reguláciu obehu bez potreby externého regulátora.

Vnútri termostatu sa nachádza bimetal, ktorý sa pri zmene teploty ohýba a mechanicky aktivuje prepínací kontakt. Nastavenie požadovanej teploty sa vykonáva priamo na prístroji otočným gombíkom. Termostat je trojkontaktný – zo svorky 1 prepne na svorku 2 – čo umožňuje zapojiť ho ako spínací aj ako vypínací podľa konkrétnej schémy zapojenia.

Typické aplikácie:

• regulácia dobehu kotlového čerpadla pri kotloch na tuhé palivo
• nabíjanie akumulačného zásobníka tepla
• nabíjanie bojlera na teplú úžitkovú vodu (TUV)
• bezpečnostné vypnutie čerpadla pri podlahovom vykurovaní pri dosiahnutí maximálnej povolenej teploty
• akákoľvek aplikácia, kde je potrebné spínať alebo vypínať elektrický okruh v závislosti od teploty potrubia

Technické parametre

Napájanie / napätie kontaktu 230 V

Teplotný rozsah nastavenia 20 – 90 °C

Najvyššia regulovaná teplota 85 °C

Teplotná diferencia (hysterézia) 8 – 3 °C

Výstup prepínací kontakt (svorka 1 → svorka 2)

Typ senzora bimetal

Rýchlosť teplotnej zmeny < 10 °C/min

Stupeň krytia

IP 20

Trieda izolácie

I

Skladovacia teplota −15 °C až +60 °C

Max. priemer potrubia 2" (cca 60 mm vonkajší priemer)

Fixácia na potrubie pružná oceľová svorka (integrovaná)

Montáž a pripojenie

Termostat sa priloží na potrubie tak, aby bimetalický snímač bol v priamom kontakte s povrchom rúrky. Z druhej strany sa potrubie obopne integrovanou pružnou oceľovou svorkou, ktorá zabezpečuje trvalý mechanický kontakt bez možnosti samovoľného uvoľnenia. Montáž nevyžaduje špeciálne náradie ani vŕtanie do potrubia.

Pre čo najlepší prenos tepla je vhodné miesto osadenia termostatu zbavené hrdzavých nánosov, farby alebo iných izolačných vrstiev. Ak je potrubie tepelne izolované, termostat sa osadí pred izoláciu na neizolovaný úsek.

Elektrické zapojenie sa realizuje podľa trojsvorkovej schémy: svorka 1 je spoločná, svorka 2 slúži pre spínaný okruh (napr. fáza čerpadla). Termostat môže pracovať ako:

• spínací – čerpadlo sa zapne po dosiahnutí nastavenej teploty,
• vypínací – čerpadlo sa vypne po dosiahnutí nastavenej teploty.

Elektrické zapojenie musí vykonať osoba s príslušnou elektrotechnickou kvalifikáciou. IP 20 znamená, že prístroj nie je chránený proti vniknutiu vody – nesmie byť vystavený striekajúcej vode ani vlhkému prostrediu bez ďalšej ochrany.

Na čo si dať pozor

• Teplotná diferencia: termostat má hysteréziu 8–3 °C, čo je potrebné zohľadniť pri nastavovaní požadovanej teploty spínania. Reálna teplota vypnutia bude nižšia ako nastavená hodnota zapnutia.
• Maximálna prevádzková teplota: hoci rozsah nastavenia siaha až po 90 °C, maximálna odporúčaná regulovaná teplota je 85 °C – neprekračovať.
• Krytie IP 20: prístroj nie je vodotesný, určený pre suché technické miestnosti. Pri osadení v kotolni zabezpečiť, aby nebol vystavený striekajúcej vode ani priamej kondenzácii.
• Priemer potrubia: svorka je dimenzovaná pre rúrky do 2" vonkajšieho priemeru. Na hrubšie potrubie alebo nerovné povrchy (napr. zvary) termostat neposkytuje spoľahlivý kontakt.
• Poloha osadenia: termostat je citlivý na rýchlosť teplotnej zmeny – maximálne 10 °C/min. Pri rýchlejších nárastoch teploty (napr. pri priamom kontakte s horúcim povrchom kotla) môže dochádzať k nepresnostiam merania.

Dokumenty na stiahnutie - g1023 TH2 – termostat na obehové čerpadlo, technický list (PDF)

Časté otázky -

Aký je rozdiel medzi svorkou 1 a svorkou 2 pri zapojení TH 2A?

Svorka 1 je spoločná (COM). Svorka 2 je spínaný výstup – pri dosiahnutí nastavenej teploty termostat prepne zo svorky 1 na svorku 2. Podľa toho, na ktorú svorku zapojíte fázu čerpadla, dosiahnete buď spínaciu (čerpadlo sa zapne po zahriati potrubia) alebo vypínaciu funkciu (čerpadlo sa vypne po zahriati potrubia). -

Dá sa TH 2A použiť na reguláciu dobehu čerpadla kotla na tuhé palivo?

Áno, ide o jednu z najbežnejších aplikácií. Termostat sa osadí na výstupné potrubie kotla a nastaví sa napríklad na 50 °C. Čerpadlo beží, kým teplota potrubia neklesne pod nastavenú hodnotu, čím sa odčerpá zostatkové teplo z výmenníka kotla. Tým sa chráni kotol pred prehriatím a zvyšuje sa účinnosť systému. -

Funguje TH 2A spoľahlivo aj na plastových (PPR, PEX) rúrkach?

Na plastových rúrkach je prenos tepla na bimetalický snímač horšší ako na kovových, pretože plast je tepelný izolátor. Meranie bude pomalšie a môže byť menej presné. Pre spoľahlivú reguláciu sa odporúča osadzovať termostat prednostne na kovové (oceľové alebo medené) potrubie, prípadne pod svorku vložiť tenkú kovovú podložku pre zlepšenie tepelného kontaktu.
